En la entrada de hoy voy a explicaros cómo
podremos crear un mapa. Para ello podemos utilizar diferentes programas, yo
utilizo tanto ArcGis 10 de Esri como GvSIG. Lo explicaré para ArcGis.
Primero debemos descargar las capas, yo
las descargo tanto de la Junta
de Andalucía como de ING (Instituto Geográfico Nacional). Tenemos
una gran variedad de capas tanto de aspectos físicos (montañas, ríos, etc.)
como de aspectos humanos (población, límites administrativos, etc.). Yo he
utilizado las capas de la Junta de Andalucía, una capa que hay de España y
países colindantes al país, para hacer un mapa sobre asistentes al XII Congreso
Ibérico "La bici y la ciudad".
Primero crearemos un directorio (Carpeta) donde
meteremos la capa y el proyecto.
Abrimos ArcMap y, antes de nada, pinchamos
en la barra de herramientas, en File y después en Map Document Properties. Nos
saldrá una pantalla, donde debemos seleccionar la casilla que aparece abajo
"Store relative pathnames to data source". Esto se hace para que
cuando muevas las capas de un directorio a otro, ArcMap lo detecte y se abra
sin problema alguno.
A continuación, introduciremos la capa. Podemos
hacerlo de dos maneras, por un lado, en layer (es donde se cargarán las capas
que introduzcamos, situado a la izquierda de la pantalla), pinchamos el botón
secundario y Add Data (capa), New Group Layer (para añadir una grupo y capas
dentro de ese grupo) y New Add Basemap (capas Mundiales que trae el programa),
y por otro lado, pinchamos en el icono (Ver imagen 1) para introducir la capa, la buscamos y
seleccionamos y ya podemos empezar a trabajar con ella y sobre ella.
 |
| Icono para introducir capas. |
 |
| Image 2. Dissolved |
En el primer desplegable elegimos nuestra
capa, después seleccionamos dónde deseamos guardarla y con qué nombre (hay que
tener mucho cuidado dónde lo guardamos, puede ocurrirnos que luego no lo
recordemos y no la encontremos). Luego seleccionamos las columnas que queramos,
pinchamos en OK y esperamos un momento. Nos saldrá otra capa, sólo con lo que
hemos seleccionado, la otra la podemos eliminar del programa.
 |
| Image 3. Join |
A continuación, introduciremos datos. Podemos
hacerlo de manera manual (Si son pocos y rápidos de meter se puede hacer de
manera manual o podemos hacerlo a través de un join (Unión)). Los datos los
tenemos en un documento excel, este excel tiene que tener algo en común con la
capa, en este caso, el FID (o ID). Introducimos el excel en ArcMap igual que
una capa. Para hacer el join, pinchamos en la capa con el botón secundario y le
damos a join and relates --> Join... Seleccionamos el elemento en común y
OK. Ya tenemos nuestro excel y capa unidos, para eliminar esta unión, en join
and relates --> delete Join(s).
 |
| Imagen 4. Join |
Ahora es el momento de darle color a la
imagen, para ello, pinchamos en el botón secundario de la capa, y al final a
Properties... nos saldrá una pantalla, dentro de esta pantalla elegimos la
pestaña Symbology. Como los datos que tenemos son rangos (En otro momento
explicaré otras simbologías), seleccionamos Quantities --> Graduated colors,
seleccionamos el valor que queremos representar, el número de rangos y la
escala de color. En label saldrá con muchos 0, se los quitamos y no afectará en
nada a nuestro mapa, pinchamos en aceptar y ya tenemos color en nuestra imagen.
 |
| Imagen 5. Simbología |
 |
| Imagen 6. Simbología |
Ya casi tenemos nuestro mapa, pero aun
queda un último paso...
 |
| Imagen 7. Layout View e inserción de elementos para hacer el mapa. |
Debajo, como se muestra en la imagen, le
damos a Layout View para editar la imagen, ahora pinchamos en Insert y elegimos
lo que queremos poner en nuestro mapa: rosa de los vientos, escala, título,
leyenda, etc. Vasta con pinchar en ella y colocarla donde queramos.
 |
| Imagen 8. Como exportar el mapa. |
Una vez que tengamos todo introducido,
podremos exportar en mapa, pinchando en File --> Export Map, y podremos
elegir el nombre y el formato para guardarlo (pdf, jpg y muchos más)
 |

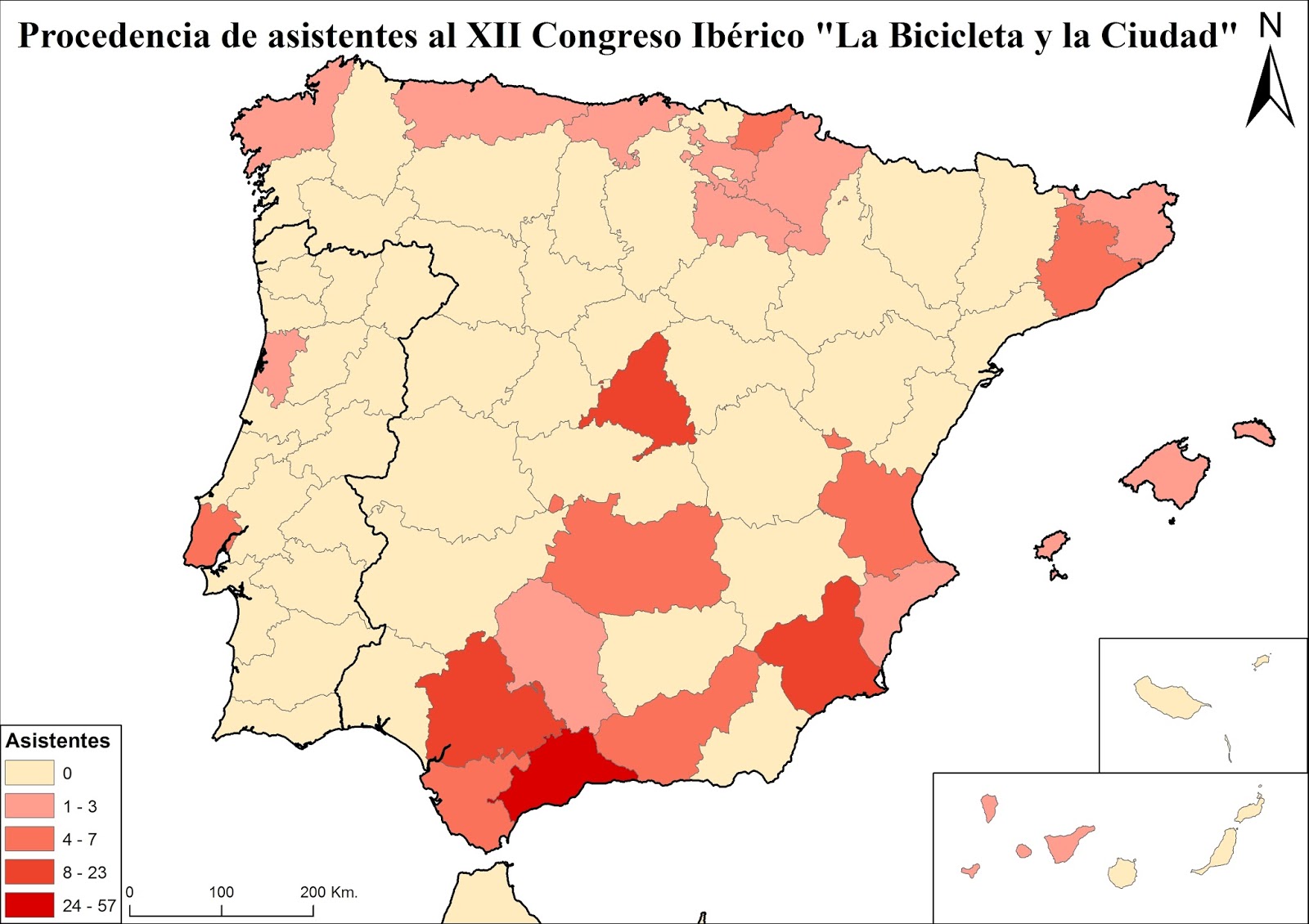

| Image 9. Mapa "Procedencia de asistentes al XII Congreso Ibérico "La Bicicleta y la Ciudad"" |
